تجهیزات انرژی خورشیدی (Solar Energy Equipment)
راهکار جامع تأمین تجهیزات نیروگاههای خورشیدی از طراحی تا اتصال به شبکه
نیروگاههای خورشیدی فتوولتائیک (PV) امروزه به یکی از مهمترین منابع تولید انرژی پاک در جهان تبدیل شدهاند. عملکرد مطمئن، بازدهی بالا و عمر اقتصادی یک نیروگاه خورشیدی به انتخاب صحیح تجهیزات، طراحی مهندسی اصولی و استفاده از فناوریهای روز دنیا وابسته است.
یک نیروگاه خورشیدی از مجموعهای از تجهیزات تولید، تبدیل، انتقال، حفاظت، کنترل و ذخیرهسازی انرژی تشکیل شده است که هر یک نقش مهمی در عملکرد پایدار نیروگاه ایفا میکنند.
شرکت دایا انرژی با بهرهگیری از دانش فنی، تجربه پروژههای نیروگاهی و همکاری با برندهای معتبر جهانی، خدمات مشاوره، طراحی، تأمین تجهیزات، ساخت تابلوها و استراکچرهای نیروگاهی را برای پروژههای خورشیدی در مقیاس صنعتی و نیروگاهی ارائه مینماید.
پنلهای خورشیدی (Solar PV Modules)
پنلهای خورشیدی اصلیترین بخش نیروگاه فتوولتائیک هستند که انرژی تابشی خورشید را به انرژی الکتریکی DC تبدیل میکنند. انتخاب نوع پنل تأثیر مستقیمی بر راندمان، سطح اشغال زمین و بازده اقتصادی پروژه دارد.
تکنولوژیهای رایج
| فناوری | توضیحات | راندمان |
|---|---|---|
| Monocrystalline | پرکاربردترین فناوری حال حاضر بازار با راندمان بالا و عملکرد مناسب در شرایط مختلف محیطی | 20% تا 24% |
| TOPCon Technology | نسل جدید سلولهای خورشیدی با راندمان بالاتر و افت عملکرد کمتر در طول عمر پروژه | 22% تا 25% |
| HJT (Heterojunction) | فناوری پیشرفته با راندمان بسیار بالا و عملکرد بهتر در دماهای بالا | بسیار بالا |
| Bifacial Modules | پنلهای دوطرفه که از بازتاب نور از سطح زمین نیز انرژی تولید میکنند | وابسته به شرایط نصب |
توانهای متداول
| توان نامی |
|---|
| 550Wp |
| 585Wp |
| 610Wp |
| 650Wp |
| 720Wp |
برندهای قابل تأمین
| برند |
|---|
| Jinko Solar |
| LONGi Solar |
| Trina Solar |
| JA Solar |
| Canadian Solar |
| Astronergy |
| Risen Energy |
| First Solar |

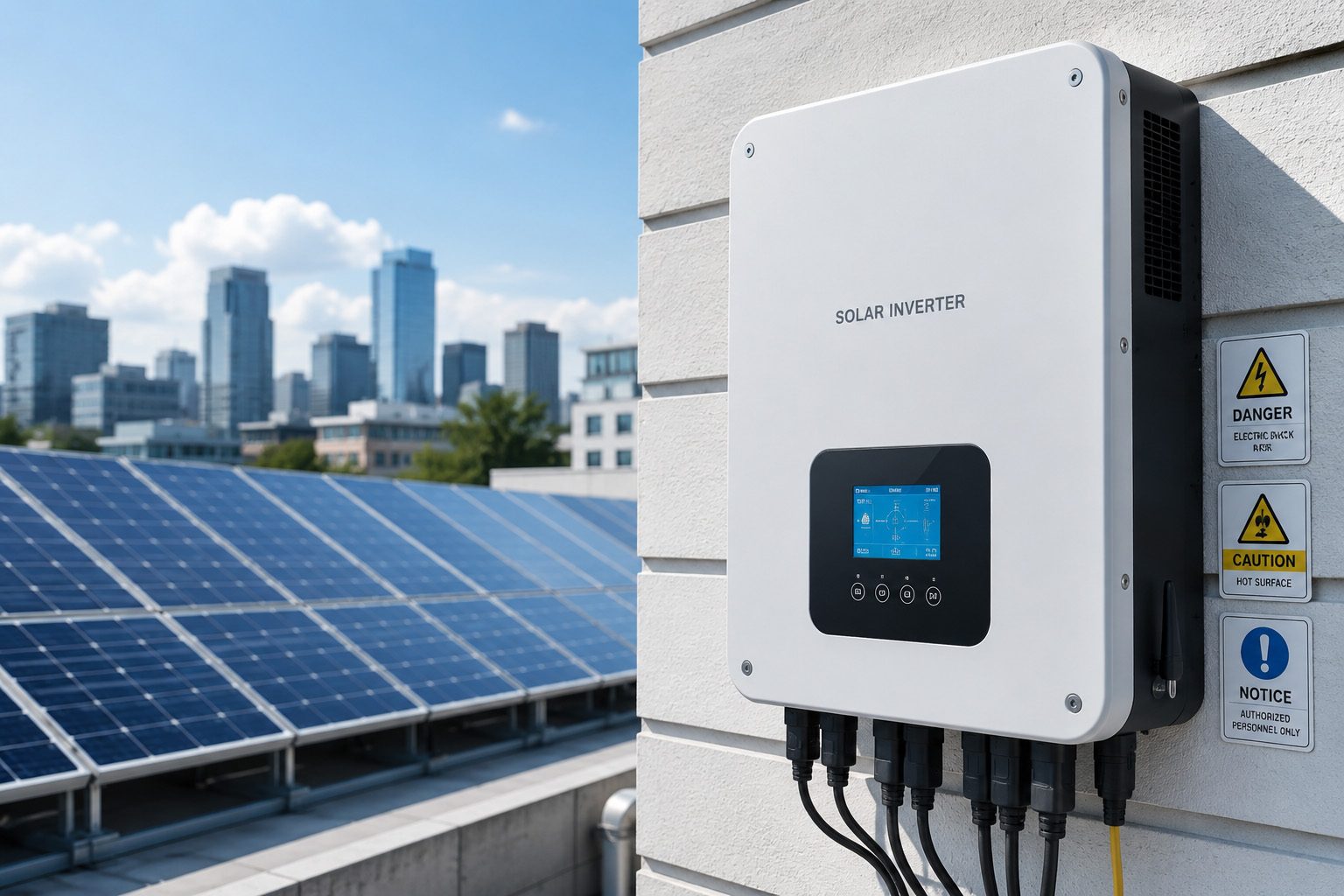

اینورترهای خورشیدی (Solar Inverters)
اینورتر قلب نیروگاه خورشیدی است و وظیفه تبدیل برق DC تولیدشده توسط پنلها به برق AC قابل استفاده در شبکه را بر عهده دارد.
انواع اینورترها
| نوع اینورتر | کاربرد | مشخصات فنی |
|---|---|---|
| String Inverter | متداولترین نوع در نیروگاههای تجاری و صنعتی | توان نامی 3kW تا 350kW / ولتاژ DC تا 1500VDC |
| Central Inverter | مناسب نیروگاههای Utility Scale و مگاواتی | توان نامی 500kW تا 8MW |
| On-Grid Inverter | اتصال مستقیم به شبکه برق | تزریق مستقیم انرژی به شبکه |
| Off-Grid Inverter | سیستمهای مستقل از شبکه | مناسب پروژههای مجهز به باتری |
| Hybrid Inverter | اتصال همزمان پنل، باتری و شبکه | مدیریت چندمنظوره انرژی |
برندهای قابل تأمین
| برند |
|---|
| Huawei |
| Sungrow |
| SMA |
| FIMER |
| ABB |
| GoodWe |
| SolarEdge |
| Sineng |
| Growatt |

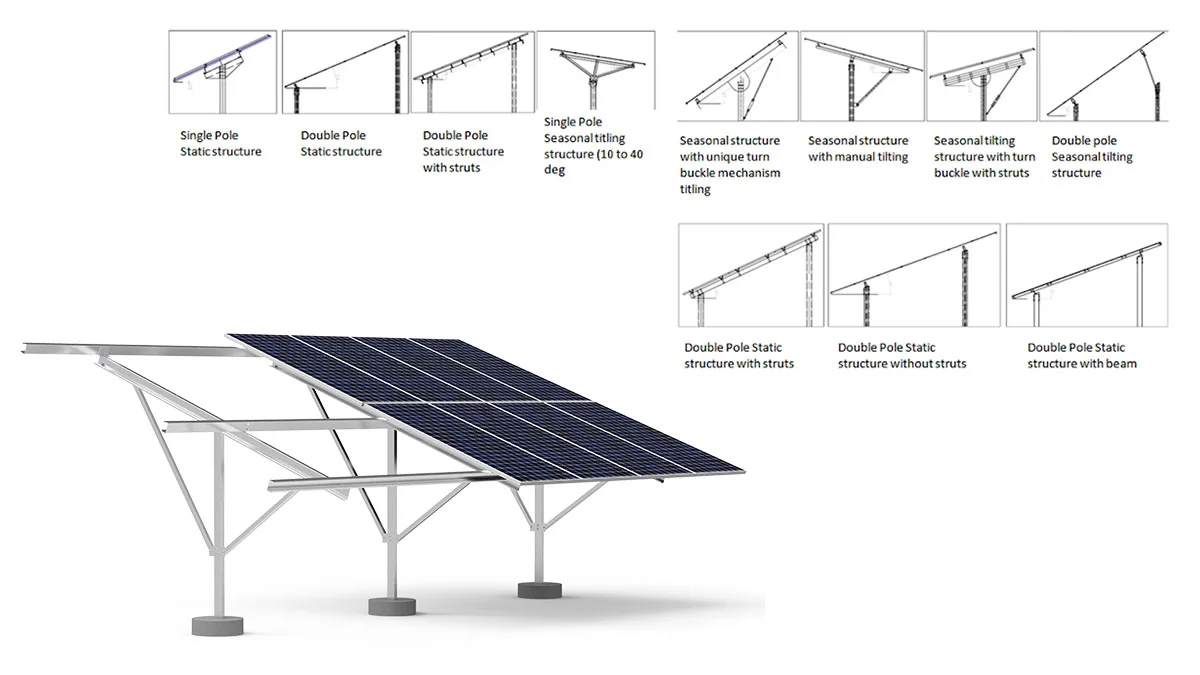

سازههای خورشیدی (Solar Mounting Structures)
سازهها وظیفه تحمل وزن پنلها و نیروهای ناشی از باد، برف و زلزله را بر عهده دارند.
شرکت دایا انرژی طراحی، محاسبات سازهای، ساخت و تأمین انواع استراکچرهای خورشیدی را مطابق استانداردهای بینالمللی انجام میدهد.
انواع سازهها
| نوع سازه |
|---|
| Fixed Tilt Structure |
| Adjustable Structure |
| Rooftop Structure |
| Carport Structure |
| Single Axis Tracker Structure |
متریال
| متریال |
|---|
| Hot Dip Galvanized Steel |
| Aluminum Alloy |
| Stainless Steel |
استانداردهای طراحی
| استاندارد |
|---|
| IEC |
| ASCE |
| Eurocode |

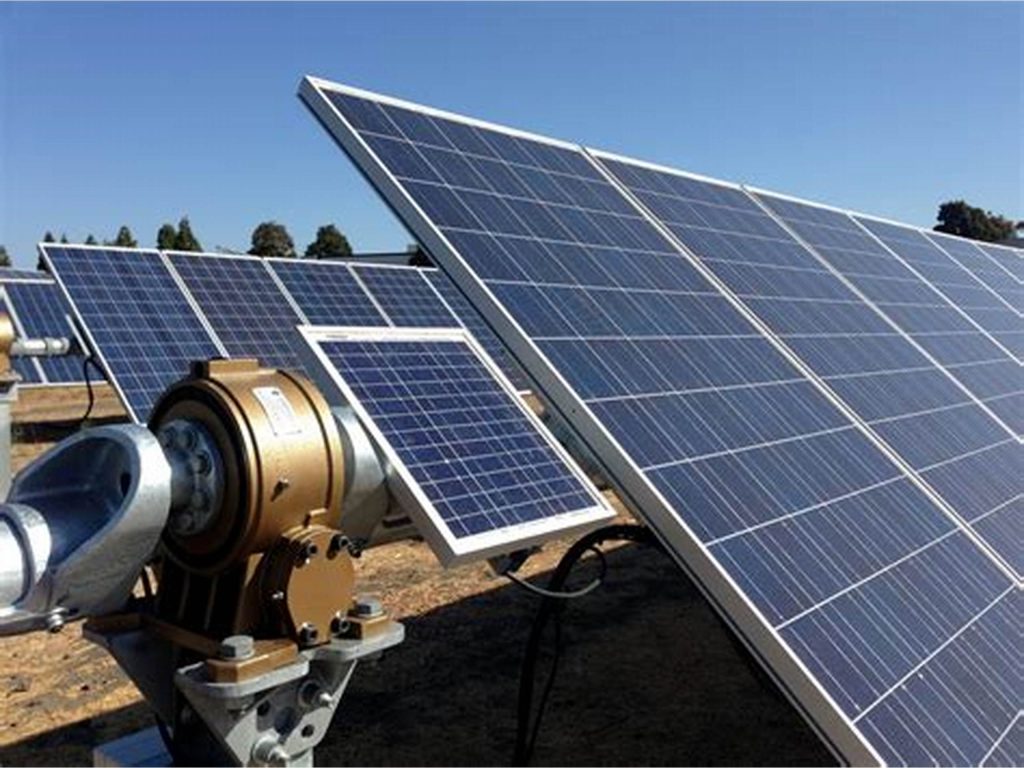

ردیابهای خورشیدی (Solar Trackers)
سیستمهای ردیاب خورشیدی با دنبال کردن مسیر حرکت خورشید باعث افزایش تولید انرژی میشوند.
انواع ردیاب
| نوع ردیاب | افزایش تولید انرژی |
|---|---|
| Single Axis Tracker | 15% تا 25% |
| Dual Axis Tracker | تا 30% |
برندهای قابل تأمین
| برند |
|---|
| Nextracker |
| Array Technologies |
| Arctech |
| PV Hardware |
| Soltec |

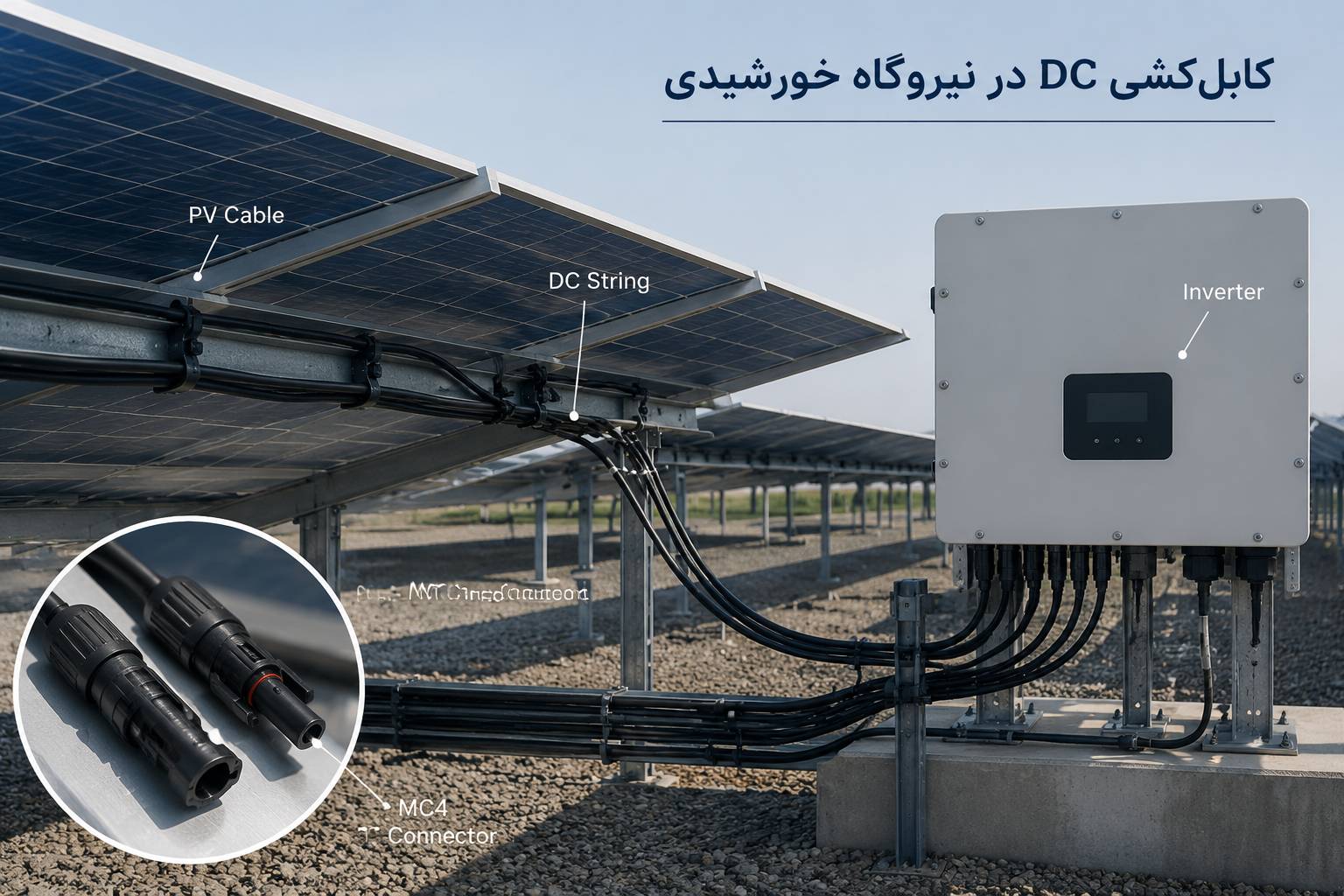

کابلهای خورشیدی (Solar Cables)
کابلهای خورشیدی وظیفه انتقال ایمن انرژی تولیدی بین تجهیزات مختلف نیروگاه را بر عهده دارند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ نامی | 1000VDC / 1500VDC |
| سطح مقطع | 4، 6، 10 و 16 mm² |
برندهای قابل تأمین
| برند |
|---|
| Prysmian |
| Nexans |
| LAPP |
| HELUKABEL |
| Top Cable |

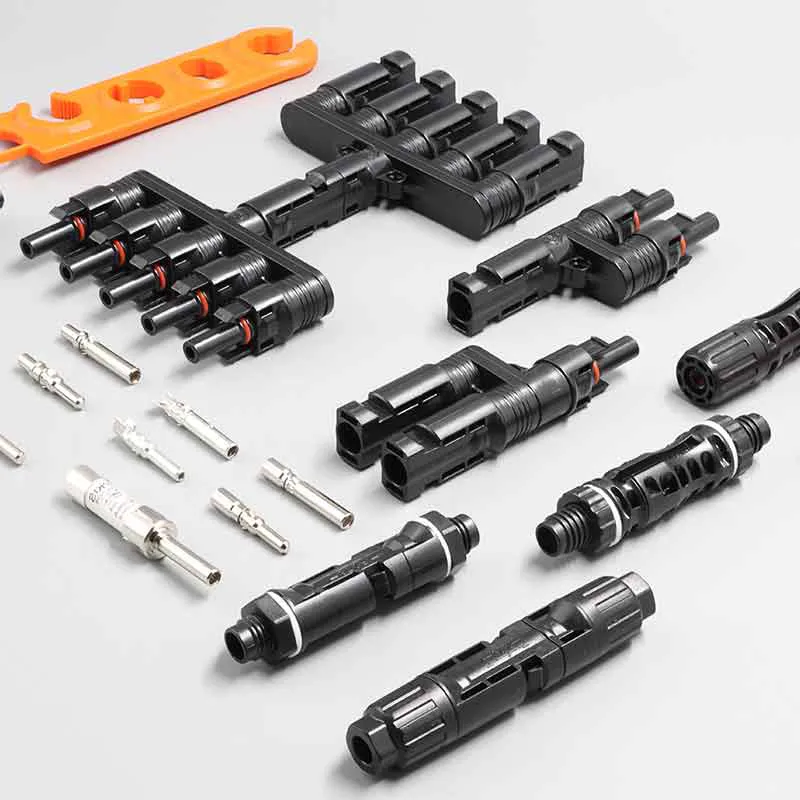

کانکتورهای خورشیدی (PV Connectors)
کانکتورها اتصال مطمئن بین پنلها و تجهیزات را فراهم میکنند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ کاری | تا 1500VDC |
| جریان نامی | تا 70A |
| مقاومت محیطی | مقاوم در برابر UV و رطوبت |
برندهای قابل تأمین
| برند |
|---|
| Staubli (MC4) |
| Amphenol |
| Phoenix Contact |
| TE Connectivity |

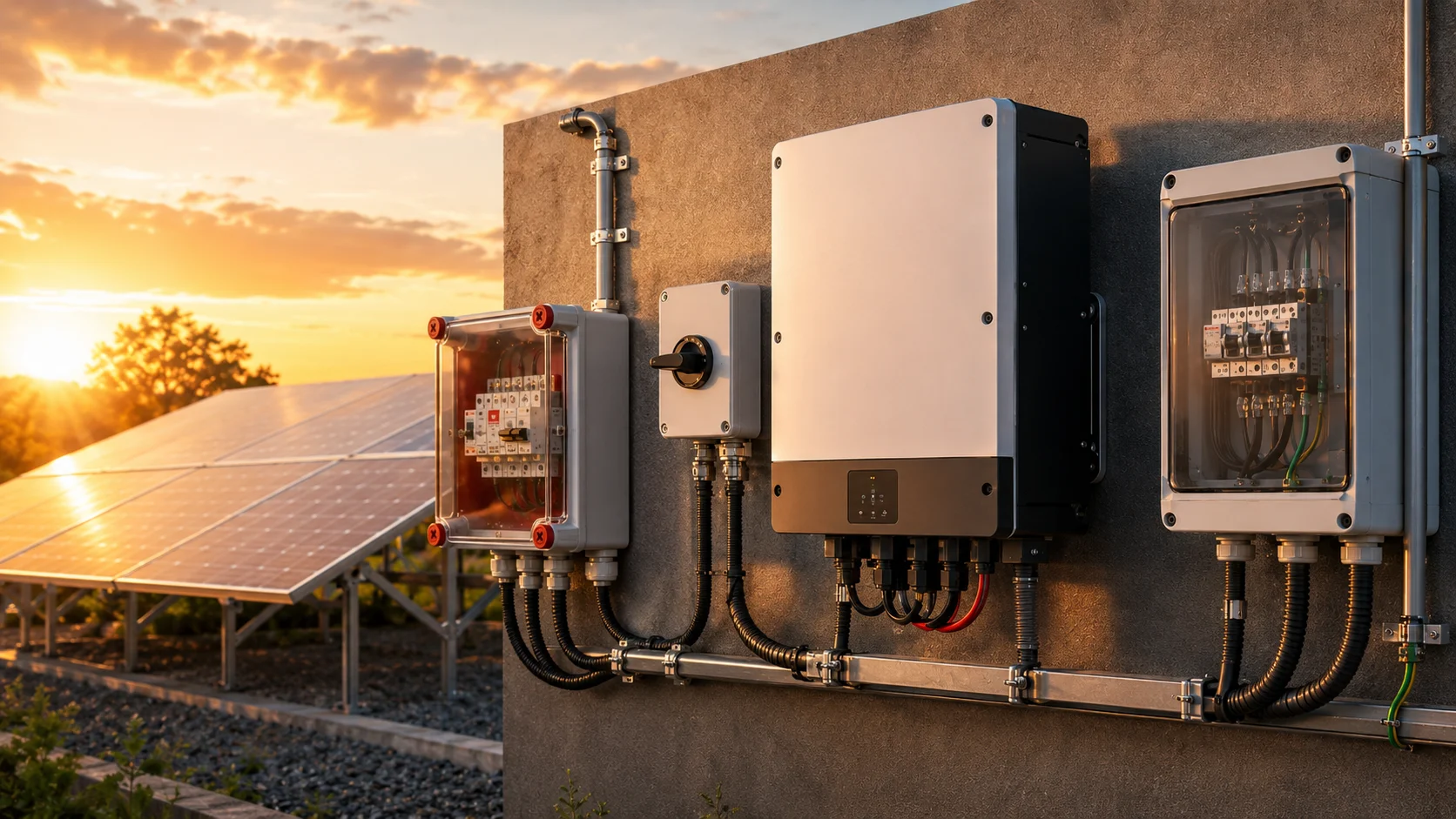

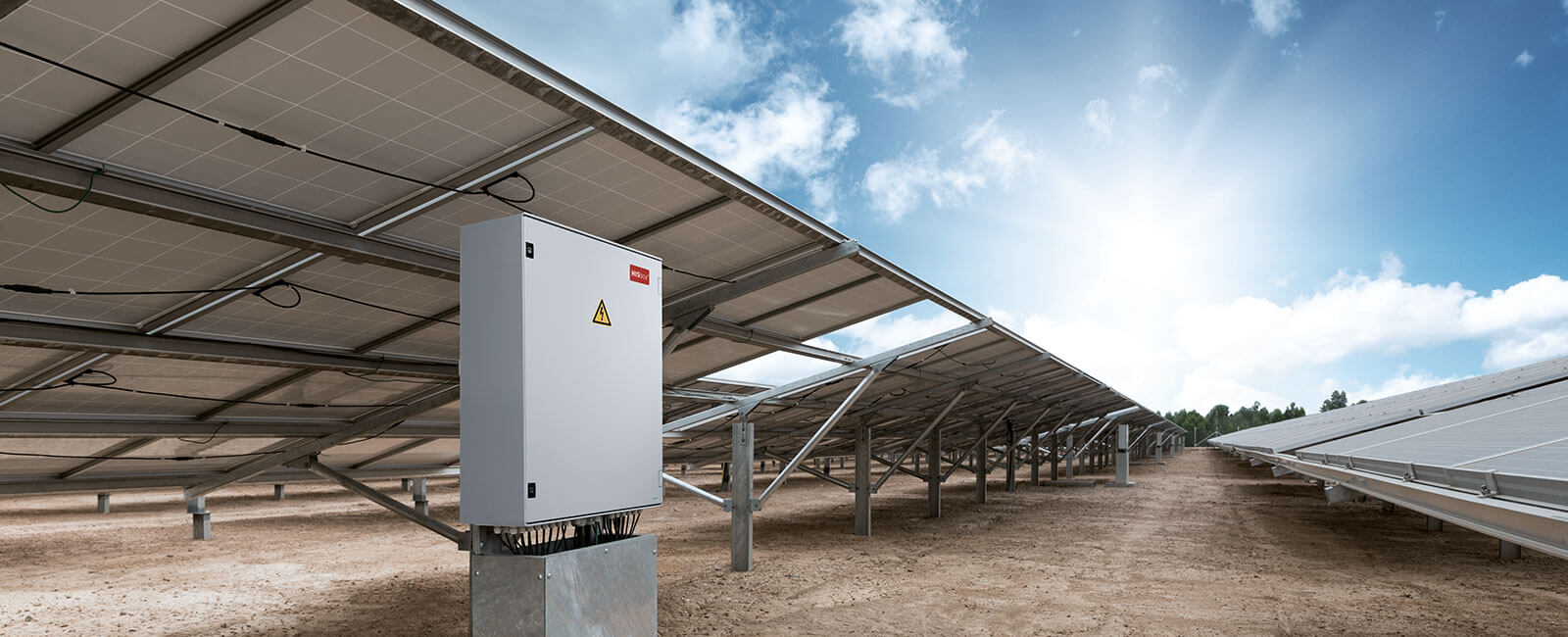

کامباینر باکسهای DC (DC Combiner Boxes)
کامباینر باکسها وظیفه تجمیع استرینگهای خورشیدی و حفاظت تجهیزات DC را بر عهده دارند.
شرکت دایا انرژی طراحی و ساخت انواع کامباینر باکسهای خورشیدی را مطابق استاندارد IEC 61439 انجام میدهد.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ کاری | تا 1500VDC |
| جریان نامی | 100 تا 800 آمپر |
| درجه حفاظت | IP65 تا IP66 |
تجهیزات داخلی
| تجهیزات |
|---|
| DC Fuse |
| DC SPD |
| DC Isolator |
| String Monitoring System |

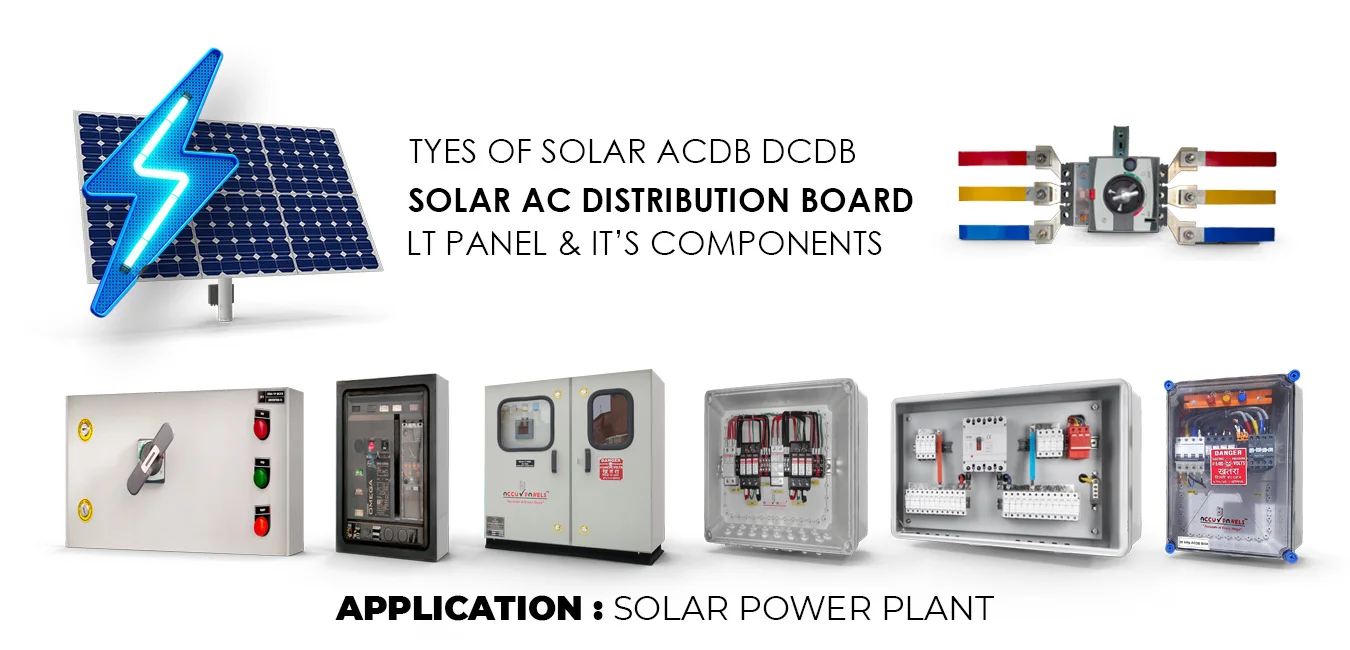

تابلوهای برق نیروگاه خورشیدی
تابلوهای برق وظیفه حفاظت، کنترل، مانیتورینگ و توزیع انرژی تولیدی نیروگاه را بر عهده دارند.
شرکت دایا انرژی طراحی و ساخت انواع تابلوهای AC و DC نیروگاهی را مطابق استانداردهای IEC و الزامات کارفرمایان انجام میدهد.
انواع تابلوها
| نوع تابلو |
|---|
| DC Distribution Panel |
| AC Distribution Panel |
| Inverter Panel |
| Protection Panel |
| Metering Panel |
| Synchronization Panel |
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ | تا 690VAC |
| جریان | تا 6300A |
| ساختار داخلی | Form 2 تا Form 4 |
| درجه حفاظت | IP54 تا IP66 |
ترانسفورماتورهای نیروگاهی
ترانسفورماتورها وظیفه افزایش سطح ولتاژ خروجی اینورتر و اتصال نیروگاه به شبکه برق را بر عهده دارند.
انواع ترانسفورماتور
| نوع |
|---|
| Oil Immersed Transformer |
| Dry Type Transformer |
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| محدوده توان | 100kVA تا 50MVA |
| سطوح ولتاژی متداول | 0.4/20kV، 0.8/20kV، 33kV، 63kV |
برندهای قابل تأمین
| برند |
|---|
| Siemens Energy |
| Hitachi Energy |
| Hyundai Electric |
| TBEA |
| Schneider Electric |
تجهیزات فشار متوسط نیروگاه (Medium Voltage Equipment)
در نیروگاههای خورشیدی صنعتی و نیروگاهی، اتصال به شبکه از طریق تجهیزات فشار متوسط انجام میشود.
شرکت دایا انرژی طراحی و ساخت تابلوهای فشار متوسط، تابلوهای حفاظت و کنترل و تابلوهای اتصال به شبکه را انجام میدهد و تجهیزات اصلی از برندهای معتبر جهانی تأمین میگردند.
محدوده ولتاژی
| ولتاژ |
|---|
| 11kV |
| 20kV |
| 33kV |
| 36kV |
تجهیزات اصلی
| تجهیز | مشخصات |
|---|---|
| Vacuum Circuit Breaker (VCB) | جریان نامی تا 4000A / قدرت قطع تا 40kA |
| Current Transformer (CT) | اندازهگیری جریان |
| Voltage Transformer (VT) | اندازهگیری ولتاژ |
| Protection Relay | حفاظت سیستم |
| Surge Arrester | حفاظت در برابر اضافه ولتاژ |
| Earthing Switch | اتصال زمین |
| Disconnectors | ایزولاسیون مدار |
برندهای قابل تأمین
| برند |
|---|
| ABB |
| Siemens |
| Schneider Electric |
| Lucy Electric |
| Ormazabal |
| Hyundai Electric |

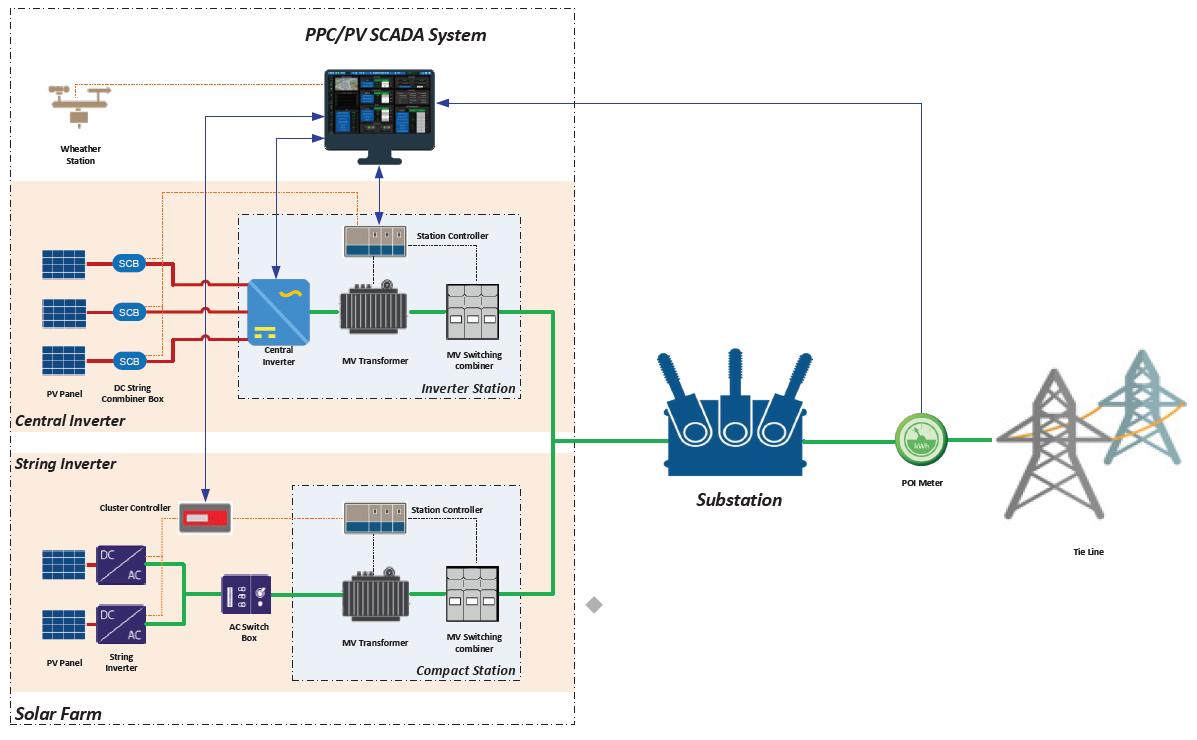

سیستم مانیتورینگ و اسکادا (SCADA & Monitoring System)
سیستم اسکادا امکان پایش لحظهای نیروگاه، تحلیل عملکرد تجهیزات، ثبت دادهها و مدیریت تولید انرژی را فراهم میکند.
قابلیتها
| قابلیت |
|---|
| مانیتورینگ استرینگها |
| پایش اینورترها |
| مانیتورینگ ترانسفورماتورها |
| ثبت و تحلیل دادهها |
| گزارشگیری تولید انرژی |
| پایش آنلاین از راه دور |
برندهای قابل تأمین
| برند |
|---|
| Huawei FusionSolar |
| Sungrow iSolarCloud |
| SMA Sunny Portal |
| Siemens SICAM |
| ABB Ability™ |

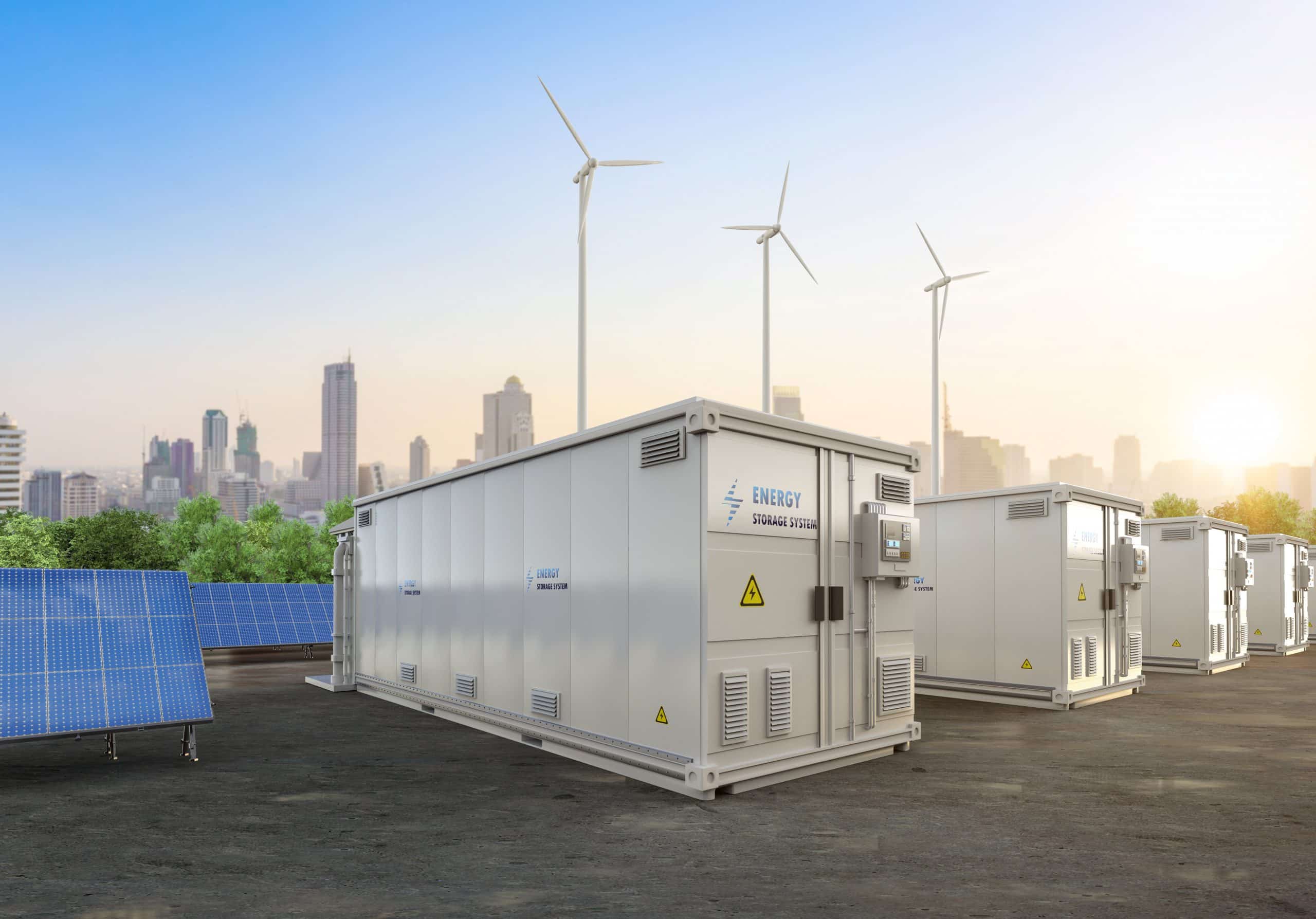

سیستم ذخیرهسازی انرژی (Battery Energy Storage System – BESS)
سیستمهای ذخیرهسازی انرژی یا BESS یکی از مهمترین فناوریهای نوین صنعت برق محسوب میشوند که امکان ذخیره انرژی تولیدشده در ساعات کممصرف و استفاده از آن در زمان اوج مصرف را فراهم میکنند. این سیستمها نقش کلیدی در افزایش پایداری شبکه، کاهش نوسانات تولید نیروگاههای خورشیدی و بهبود بازگشت سرمایه پروژه دارند.
اجزای اصلی سیستم BESS
| تجهیز | وظیفه |
|---|---|
| Battery Modules & Battery Racks | ذخیره انرژی |
| Battery Management System (BMS) | مدیریت ولتاژ، جریان، دما، SOH و SOC |
| Power Conversion System (PCS) | مبدل دوطرفه AC/DC |
| Energy Management System (EMS) | مدیریت هوشمند انرژی |
| HVAC System | کنترل دما و تهویه |
| Fire Suppression System | اطفای حریق |
وظایف BMS
- کنترل ولتاژ سلولها
- کنترل جریان شارژ و دشارژ
- کنترل دمای باتری
- پایش وضعیت سلامت باتری (SOH)
- پایش وضعیت شارژ (SOC)
تکنولوژیهای ذخیرهسازی
| فناوری | ویژگیها |
|---|---|
| LFP (Lithium Iron Phosphate) | ایمنی بالا، بیش از 6000 تا 10000 سیکل شارژ، طول عمر 15 تا 20 سال، مناسب Utility Scale |
| NMC (Nickel Manganese Cobalt) | چگالی انرژی بالاتر، ابعاد کوچکتر، کاربرد صنعتی و تجاری |
| Containerized BESS | سیستمهای آماده نصب در کانتینرهای 20 و 40 فوت |
مشخصات فنی متداول
| پارامتر | مقدار |
|---|---|
| ظرفیت انرژی | 100kWh تا 5MWh |
| توان خروجی | 50kW تا 2.5MW |
| ولتاژ باتری | 600VDC تا 1500VDC |
| راندمان رفت و برگشت | بیش از 90 تا 95 درصد |
| عمق دشارژ (DoD) | تا 95 درصد |
| طول عمر طراحی | 10 تا 20 سال |
برندهای قابل تأمین
| برند |
|---|
| CATL |
| BYD |
| Huawei |
| Sungrow |
| Tesla Megapack |
| Fluence |
مشاوره، طراحی و تأمین تجهیزات نیروگاه خورشیدی
انتخاب تجهیزات مناسب برای یک نیروگاه خورشیدی نیازمند بررسی دقیق شرایط اقلیمی، ظرفیت پروژه، الزامات اتصال به شبکه، شرایط بهرهبرداری و اهداف سرمایهگذاری است.
شرکت دایا انرژی با بهرهگیری از تجربه اجرایی و دانش فنی در حوزه EPC نیروگاههای خورشیدی، آماده ارائه خدمات مشاوره تخصصی، طراحی مهندسی، تأمین تجهیزات، ساخت تابلوها و استراکچرها و پشتیبانی فنی پروژههای خورشیدی در مقیاس صنعتی و نیروگاهی میباشد.
