سیستمهای اعلام و اطفای حریق زیمنس (Siemens Fire Safety Systems)
راهکار جامع طراحی، تأمین و اجرای سیستمهای هوشمند اعلام و اطفای حریق
سیستمهای اعلام و اطفای حریق یکی از مهمترین بخشهای ایمنی ساختمانها، صنایع، نیروگاهها، مراکز داده، بیمارستانها، فرودگاهها، پالایشگاهها، مراکز تجاری و زیرساختهای حیاتی محسوب میشوند. هدف اصلی این سیستمها، تشخیص سریع حریق، اطلاعرسانی بهموقع، حفاظت از جان افراد، کاهش خسارات مالی و تضمین تداوم بهرهبرداری از تأسیسات است.
راهکارهای Siemens Fire Safety با بهرهگیری از فناوریهای نوین تشخیص حریق، پردازش هوشمند سیگنالها، شبکه ارتباطی اختصاصی و نرمافزارهای پیشرفته مدیریت، یکی از قابلاعتمادترین سیستمهای ایمنی در جهان محسوب میشوند. سیستم Cerberus® PRO و خانواده تجهیزات Sinteso™ زیمنس، امکان تشخیص سریع حریق، کاهش هشدارهای کاذب، توسعهپذیری بالا و یکپارچهسازی با سیستمهای مدیریت ساختمان (BMS) را فراهم میکنند.
شرکت دایا انرژی با بهرهگیری از دانش فنی و تجربه اجرای پروژههای صنعتی، تجاری و زیرساختی، خدمات مشاوره، طراحی مهندسی، تأمین تجهیزات، نصب، برنامهنویسی، راهاندازی و پشتیبانی سیستمهای اعلام و اطفای حریق زیمنس را مطابق استانداردهای بینالمللی ارائه مینماید.
سیستمهای اعلام حریق زیمنس (Siemens Fire Detection Systems)
سیستمهای اعلام حریق زیمنس با استفاده از پنلهای هوشمند Cerberus® PRO، تجهیزات Sinteso™ و فناوری ASAtechnology™ (Advanced Signal Analysis)، امکان تشخیص دقیق انواع حریق حتی در محیطهای دارای گردوغبار، بخار، رطوبت یا آلودگیهای محیطی را فراهم میکنند. این فناوری با تحلیل هوشمند سیگنالهای دریافتی، هشدارهای کاذب را به حداقل رسانده و قابلیت اطمینان سیستم را بهطور قابلتوجهی افزایش میدهد.
مزایا
- تشخیص سریع و دقیق حریق
- کاهش چشمگیر هشدارهای کاذب با فناوری ASAtechnology™
- قابلیت شبکهسازی چندین پنل از طریق FDnet
- توسعهپذیری بالا برای پروژههای بزرگ
- یکپارچهسازی با سیستم مدیریت ساختمان (BMS)
- امکان اتصال به سیستمهای اطفای حریق
- مانیتورینگ و کنترل از راه دور
- قابلیت افزونگی (Redundancy) جهت افزایش قابلیت اطمینان

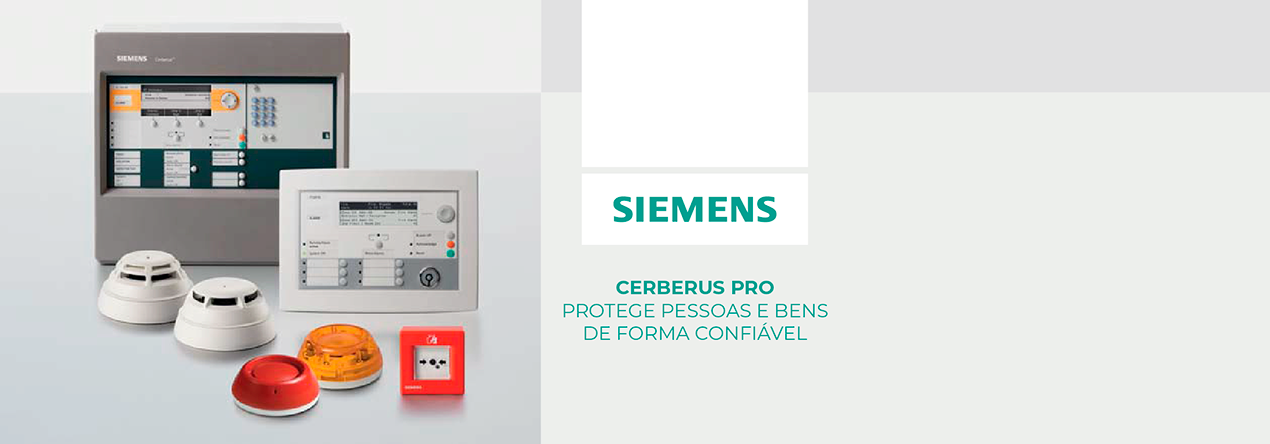

پنلهای کنترل اعلام حریق (Siemens Cerberus® PRO Fire Alarm Control Panels)
پنل کنترل، مرکز فرماندهی سیستم اعلام حریق بوده و وظیفه دریافت اطلاعات آشکارسازها، پردازش رویدادها، فعالسازی تجهیزات هشداردهنده و ارسال فرمان به سیستمهای اطفای حریق و سایر تجهیزات ایمنی را بر عهده دارد.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع سیستم | Addressable / Conventional |
| تعداد لوپ | 1 تا 32 Loop |
| ظرفیت هر لوپ | تا 252 تجهیز |
| شبکه ارتباطی | FDnet / C-NET |
| قابلیت شبکهسازی | دارد |
| ارتباط با BMS | BACnet / Modbus |
| ارتباط با SCADA | قابل پشتیبانی |
| نرمافزار برنامهریزی | Cerberus Engineering Tool |
مدلهای متداول
| مدل | کاربرد |
|---|---|
| FC722 | پروژههای کوچک |
| FC724 | ساختمانهای متوسط |
| FC726 | پروژههای بزرگ |
| FC901 | مراکز داده و پروژههای صنعتی |

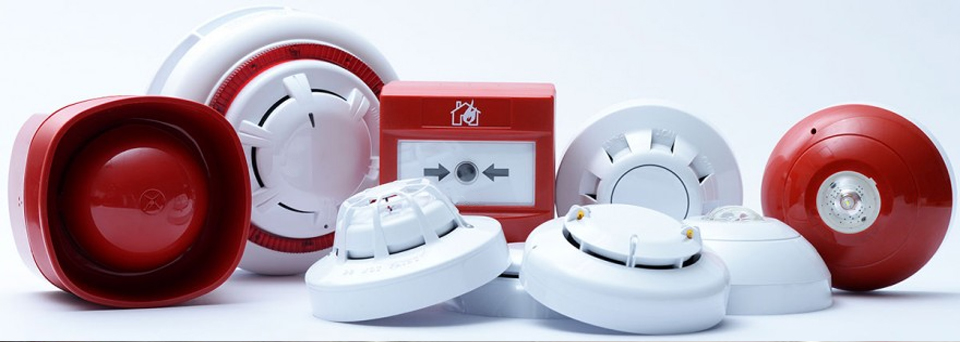

آشکارسازهای حریق زیمنس (Siemens Fire Detectors)
آشکارسازهای هوشمند Sinteso™ با استفاده از فناوری ASAtechnology™ قابلیت تشخیص دقیق انواع حریق را در شرایط محیطی مختلف فراهم کرده و از ایجاد هشدارهای کاذب جلوگیری میکنند.
انواع دتکتورها
| نوع تجهیز | کاربرد |
|---|---|
| Smoke Detector | تشخیص دود |
| Heat Detector | تشخیص افزایش دما |
| Multi Sensor Detector | تشخیص همزمان دود و حرارت |
| Flame Detector | تشخیص شعله |
| Beam Detector | فضاهای بزرگ |
| Aspirating Smoke Detector (ASD) | مراکز داده و اتاقهای سرور |
| Gas Detector | تشخیص گازهای قابل اشتعال و سمی |
تجهیزات هشداردهنده
پس از تشخیص حریق، تجهیزات هشداردهنده وظیفه اطلاعرسانی سریع به افراد حاضر در ساختمان را بر عهده دارند.
تجهیزات
| تجهیز |
|---|
| Alarm Sounder |
| Sounder Beacon |
| Flashing Beacon |
| Voice Alarm Speaker |
| Voice Evacuation System |
تجهیزات جانبی سیستم اعلام حریق
سیستمهای اعلام حریق زیمنس از ماژولهای متنوعی برای کنترل، مانیتورینگ و ارتباط با سایر سیستمهای ساختمان استفاده میکنند.
تجهیزات
| تجهیز |
|---|
| Manual Call Point |
| Input Module |
| Output Module |
| Monitor Module |
| Control Module |
| Isolator Module |
| Loop Powered Sounder |
| Remote Indicator |
سیستمهای اطفای حریق (Fire Suppression Systems)
سیستمهای اعلام حریق زیمنس قابلیت کنترل و یکپارچهسازی انواع سیستمهای اطفای حریق را داشته و میتوانند پس از تأیید شرایط حریق، فرمان فعالسازی تجهیزات اطفا را بهصورت خودکار صادر نمایند.
انواع سیستمهای اطفا
| سیستم | کاربرد |
|---|---|
| Wet Sprinkler System | ساختمانهای عمومی |
| Dry Pipe System | مناطق سردسیر |
| Pre-Action System | مراکز داده |
| Deluge System | صنایع نفت و گاز |
| Water Mist System | تجهیزات حساس |
| Foam System | مخازن سوخت |
| Clean Agent System | اتاقهای برق و سرور |
| CO₂ Fire Suppression | تجهیزات صنعتی |

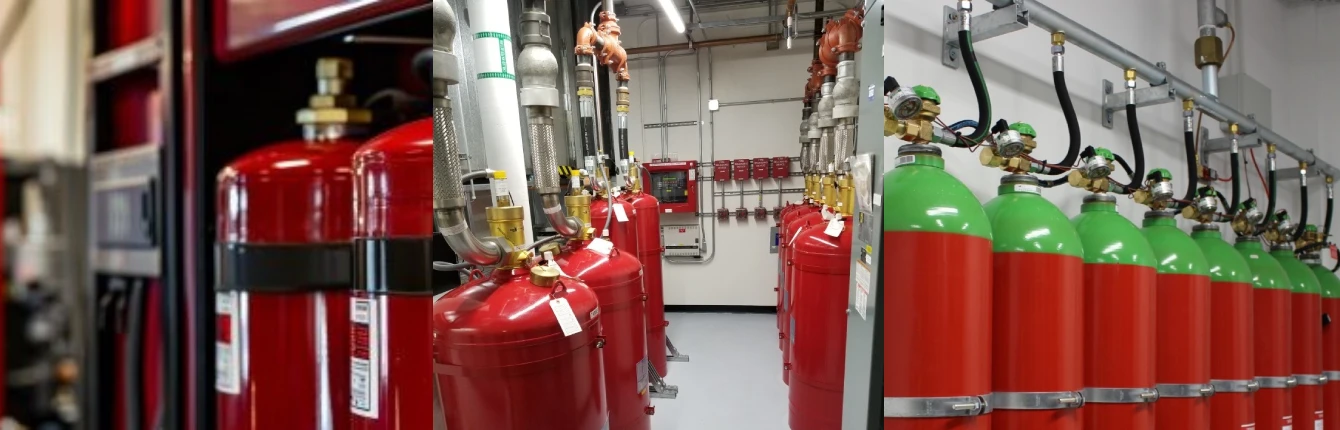

سیستمهای اطفای گازی
برای حفاظت از تجهیزات حساس مانند مراکز داده، اتاقهای UPS، اتاقهای برق و مراکز مخابراتی، سیستمهای اطفای گازی بهترین گزینه محسوب میشوند و بهصورت کامل با سیستمهای اعلام حریق زیمنس یکپارچه میشوند.
عوامل اطفا
| عامل اطفا | کاربرد |
|---|---|
| Novec 1230 | |
| FM-200 | |
| Inergen | |
| IG-541 | |
| IG-55 | |
| CO₂ |

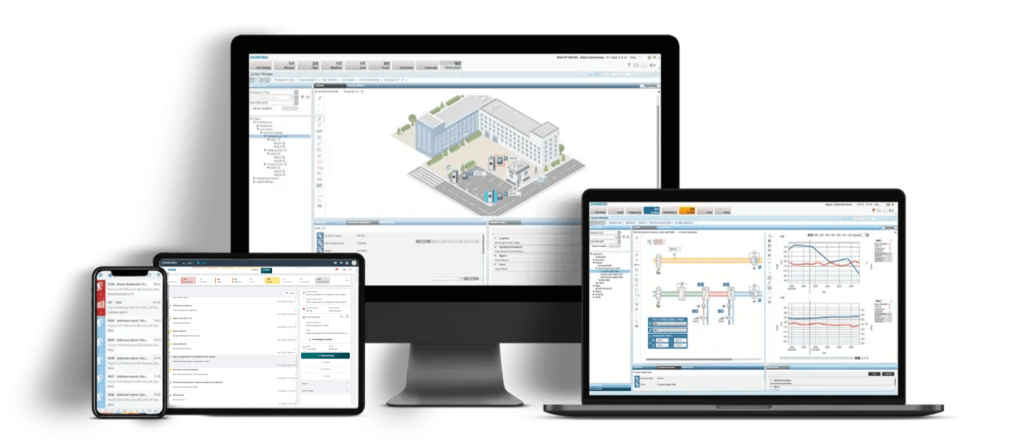

نرمافزار مانیتورینگ و مدیریت حریق
زیمنس نرمافزارهای تخصصی متعددی برای مدیریت و مانیتورینگ سیستمهای اعلام و اطفای حریق ارائه میدهد که امکان مدیریت یکپارچه ساختمان و تجهیزات ایمنی را فراهم میکنند.
قابلیتها
- مانیتورینگ گرافیکی ساختمان
- نمایش محل دقیق حریق
- ثبت وقایع و آلارمها
- مدیریت کاربران
- گزارشگیری
- اتصال به BMS
- اتصال به SCADA
- کنترل از راه دور
- یکپارچهسازی با Desigo CC
استانداردهای طراحی
| استاندارد |
|---|
| EN 54 |
| NFPA |
| UL |
| FM |
| IEC |
| ISO 7240 |
برندهای قابل تأمین
اگرچه Siemens بهعنوان برند اصلی و راهکار پیشنهادی شرکت دایا انرژی در پروژههای اعلام و اطفای حریق معرفی میشود، اما بنا بر الزامات فنی پروژه و درخواست کارفرما، امکان تأمین تجهیزات از سایر برندهای معتبر جهانی نیز وجود دارد.
| حوزه | برند |
|---|---|
| سیستم اعلام حریق | Siemens (Cerberus® PRO / Sinteso™) |
| سیستم اطفای گازی | Siemens، Kidde، Fike، Minimax |
| تجهیزات اسپرینکلر | Viking، Tyco، Reliable |
| دتکتورهای مکشی | Siemens، Xtralis |
| سیستم Voice Alarm | Siemens |
کاربردها
- نیروگاهها
- صنایع نفت، گاز و پتروشیمی
- کارخانهها و صنایع تولیدی
- مراکز داده (Data Centers)
- بیمارستانها
- فرودگاهها
- هتلها
- ساختمانهای اداری و تجاری
- مراکز خرید
- انبارها و مراکز لجستیک
- تونلها و زیرساختهای حملونقل
مشاوره، طراحی و تأمین سیستمهای اعلام و اطفای حریق
انتخاب یک سیستم اعلام و اطفای حریق مناسب نیازمند بررسی دقیق نوع کاربری ساختمان، ریسکهای موجود، الزامات ایمنی، استانداردهای ملی و بینالمللی و شرایط بهرهبرداری پروژه است.
شرکت دایا انرژی با بهرهگیری از تجربه اجرایی و دانش فنی در حوزه سیستمهای ایمنی، آماده ارائه خدمات مشاوره تخصصی، طراحی مهندسی، تأمین تجهیزات، برنامهنویسی، نصب، تست و راهاندازی، آموزش و پشتیبانی فنی سیستمهای اعلام و اطفای حریق مبتنی بر Siemens Fire Safety و خانواده محصولات Cerberus® PRO برای پروژههای صنعتی، تجاری و زیرساختی میباشد.
